产品样图：
|
|
| JDZX-3,6,10型电压互感器 |
JDZ10-3,6,10型电压互感器 |
技术参数：
●产品符合标准GB1207和IEC186
●该系列产品包括JDZ10-3B,6B1,10B1,JDZX10-3B1,6B1,10B1,JDZX10-3B,6B,10B三种电压互感器。
型号 |
额定电压比V |
额定频率Hz |
额定输出VA |
极限输出VA |
额定绝缘水平KV |
备注 |
0.2级 |
0.5级 |
1级 |
6P级 |
JDZ10-3B1 |
3000/100 |
50.60 |
25 |
50 |
90 |
|
300 |
3.6/25/40 |
|
JDZ10-6B1 |
6000/100 |
25 |
50 |
90 |
|
300 |
7.2/32/60 |
|
JDZ10-10B1 |
10000/100 |
25 |
50 |
90 |
|
300 |
12/42/75 |
|
JDZX10-3B1 |
3000/√3/100/√3/100/3 |
|
50 |
90 |
50 |
400 |
3.6/25/40 |
|
JDZX10-6B1 |
6000/√3/100/√3/100/3 |
|
50 |
90 |
50 |
400 |
7.2/32/60 |
|
JDZX10-10B1 |
10000/√3/100/√3/100/3 |
|
50 |
90 |
50 |
400 |
12/42/75 |
|
JDZX10-3B |
3000/√3/100/√3/100/3 |
25 |
50 |
90 |
50 |
400 |
3.6/25/40 |
|
JDZX10-6B |
6000/√3/100/√3/100/3 |
25 |
50 |
90 |
50 |
400 |
7.2/32/60 |
|
JDZX10-10B |
10000/√3/100/√3/100/3 |
25 |
50 |
90 |
50 |
400 |
12/42/75 |
|
注:
●用户如有特殊要求,可与我厂协商后确定。
●额定输出及其相应的准确仅符合其中一项。

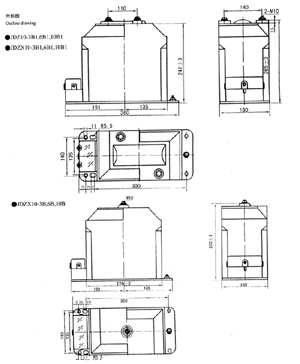

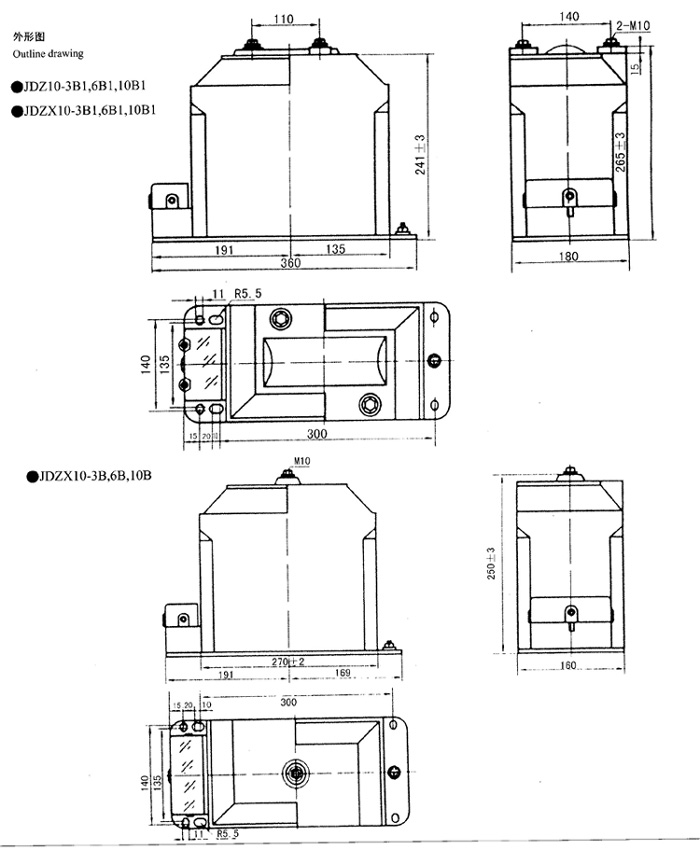

外形图：
 (点击放大)
|
